PTFE波纹补偿器
规范标准： HG/T 3985-2007

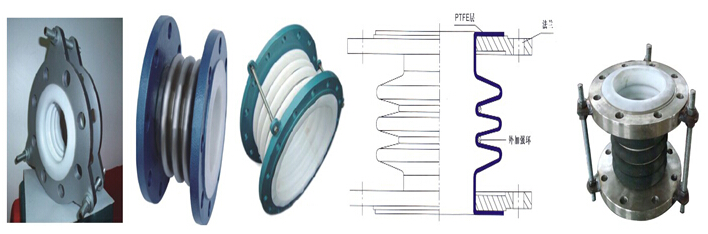

产品描述：波纹管补偿器又称膨胀节，伸缩节，英文名称为 expansion joints,Bellow Expansion Joint,是一种挠性、薄壁、有横向波纹的具有伸缩功能的器件。工作原理主要是利用自身的弹性变形功能。补偿管道由于热变形、机械变形和各种机械振动而产生的轴向、角向、侧向及其组合位移，补偿的作用具有耐压、密封、耐腐蚀、耐温度、耐冲击、减振降噪的功能，起到降低管道变形和提高管道使用寿命的作用。
产品种类：
名称 内容 普通型 纯PTFE(I型)或PTFE与合成橡胶基体复合(Ⅱ型),并以高强度弹簧钢外增强而成 不锈钢复合型 PTFE与波纹型不锈钢外套复合而成 不锈钢网套复合型 PTFE与波纹型不锈钢网套复合而成 耐负压性 以上A、B两种PTFE波纹补偿器波峰内侧再增设由PTFE外包的定型圈以防止负压吸扁而成
注：大口径补偿器(DN>300mm时),建议采用耐负压型。
波数通用为3波，若需增加（加长）或非标产品则可以定制。
连接法兰无特殊要求，则按HG、T20592 PN1.0MPa的标准。
产品规格：
公称通径 | 型号 | 波数 | 设计长度 | 轴向补偿量 | 径向补量 | 角向补偿量 | 公称压力 |
25 | FB25×3 | 3 | 78 | ±15 | 8 | 25 | 0.25 |
32 | FB32×3 | 3 | 78 | ±15 | 10 | 25 | 0.25 |
40 | FB40×3 | 3 | 92 | ±18 | 14 | 25 | 0.25 |
50 | FB50×3 | 3 | 98 | ±18 | 15 | 25 | 0.25 |
65 | FB65×3 | 3 | 105 | ±20 | 16 | 25 | 0.25 |
80 | FB80×3 | 3 | 110 | ±20 | 16 | 25 | 0.25 |
100 | FB100×3 | 3 | 115 | ±25 | 17 | 20 | 0.25 |
125 | FB125×3 | 3 | 123 | ±27 | 17 | 15 | 0.25 |
150 | FB150×3 | 3 | 123 | ±27 | 16 | 13 | 0.15 |
200 | FB200×3 | 3 | 150 | ±27 | 15 | 10 | 0.15 |
250 | FB250×3 | 3 | 160 | ±27 | 12 | 10 | 0.15 |
250 | FB250×3 | 4 | 200 | ±33 | 14 | 12 | 0.15 |
300 | FB300×3 | 3 | 180 | ±27 | 8 | 8 | 0.10 |
300 | FB300×3 | 4 | 228 | ±33 | 10 | 10 | 0.10 |
产品应用：
◆PTFE波纹补偿器、波纹软管常在各类腐蚀性介质的气、液体输送管道中，用以解决管道的冷热伸缩补偿和抵消安装的偏差；
◆通过其柔韧性连接，改善风机及泵的进出口与管路间机械振动所引起的机械损伤；
